Thông tin sản phẩm
Dây nhảy quang OM4 LC-LC Multimode Duplex là thiết bị được sử dụng làm cầu nối giữa các liên kết mạng quang, giúp kết nối giữa các ODF quang hay các thiết bị truyền dẫn quang với nhau. Mang lại sự linh hoạt và thuận thiện cho người sử dụng hệ thống mạng quang.
Dây nhảy quang được ứng dụng rộng rãi trong CATV; Fiber Optic Telecommunication System; Fiber Optic Access Network; LAN; Fiber Optic Transducer; Fiber 0ptic Data Transmission; Test Equipment; Metro; Active Device Termination, FTTx, FTTH…
Dây nhảy quang OM4 này là chuẩn Multimode hay nói cách khác là dây multimode OM4 loại dây có tốc độ truyền dẫn tốt trong các loại dây nhảy quang. Ở khoảng cách thích hợp tốc độ truyền dẫn có thể lên tới 40G và thực sự là một giải pháp hoàn hảo để kết nối và truyền dẫn các thiết bị, hệ thống mạng đòi hỏi tốc độ cao.
Đặc điểm của dây nhảy quang LC-LC OM4 Multi-Mode
- Dây hoạt động ở bước sóng 750nm, 850nm truyền tín hiệu bằng nhiều tia laser có tính khúc xạ cao nên cũng bởi vậy mà tốc độ luôn ở mức cao nhất.
- Dây sử dụng nhiều loại đầu nối khác nhau như SC, FC, LC. Tuy nhiên thịnh hành và thực sự phổ biến vẫn chỉ có dây nhảy quang SC-LC hoặc LC-LC Multimode OM4 Duplex được kết hợp để sử dụng cho các loại module tốc độ cao với thiết bị mạng Switch cao cấp.
- Chất liệu của dây là chất liệu nhựa HDPE cao cấp có chất chống cháy LSZH và độ suy hao quang luôn đạt tiêu chuẩn 0,2Db có thể thực hiện căm rút trong khoảng 10.000 lần.
Băng thông
- Tại bước sóng 850/1300nm dưới OFL, băng thông tương ứng của OM1, OM2, OM3, OM4 là 200/500 MHz * km, 500/500 MHz * km, 1500/500 MHz * km và 3500/500 MHz * km.
- Dây nhảy OM4 được tăng cường để hỗ trợ tốc độ dữ liệu cao hơn nhiều là 40 Gbps và 100Gbps trong 40G và 100G Ethernet.
Khoảng cách
- Cáp quang multimode được sử dụng để truyền khoảng cách ngắn. Nhưng mức tối đa đạt được khác nhau ở các loại sợi đa mode khác nhau. Ngoài ra, trên tài khoản của các tốc độ dữ liệu khác nhau, khoảng cách truyền là khác nhau. Tuy nhiên, tính năng phổ biến là OM1 luôn hỗ trợ khoảng cách ngắn nhất mà dây cáp quang OM4 hỗ trợ lâu nhất. Ví dụ, dựa trên cùng tốc độ dữ liệu 10 Gbps, phạm vi tiếp cận tối đa của OM1 là 33 m, OM2 là 82 m, OM3 là 300 m và OM4 là 550 m. Do đó, nếu cần truyền dẫn có kích thước trung bình, OM3 và OM4 là những lựa chọn tốt nhất.
Màu và nguồn phát quang
- OM4 sử dụng nguồn quang phát laser bề mặt dọc (VCSELs).
Dây nhảy quang Om4 LC-LC Chất lượng cao – Cáp quang đảm bảo
- Kiểm tra hiệu suất toàn diện đảm bảo cáp hoạt động an toàn hơn và truyền dữ liệu đáng tin cậy và ổn định hơn trong mạng của bạn.

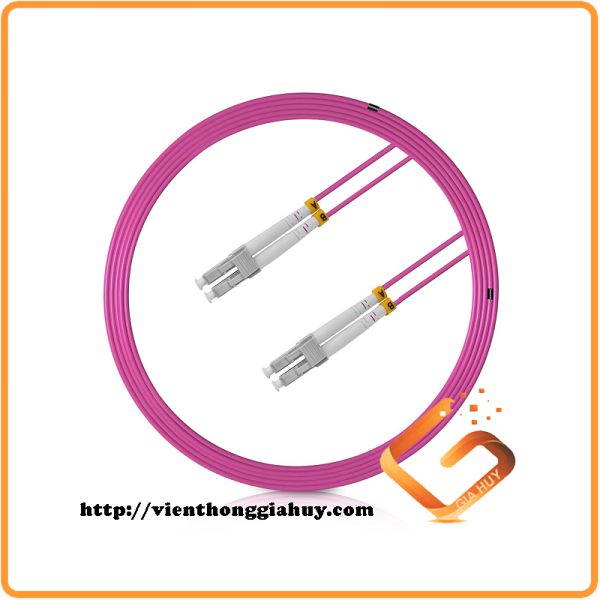

Thông số kỹ thuật dây nhảy quang OM4 LC-LC Multimode:
| Màu sắc | Tím |
| Đầu kết nối | LC-LC (LC/UPC to LC/UPC) |
| Loại Sợi | Đôi (Duplex) |
| Kiểu sợi quang | OM4 50/125μm |
| Lớp sợi | G.652.D |
| Độ suy giảm tín hiệu | ≤0.2 dB |
| Bước sóng(850nm-1310nm) | 0,36 dB / km-0,22 dB / km |
| Độ uốn cong | R ≥ 3cm |
| Vỏ | LSZH (chống cháy) |
| Chiều dài của dây | 3m, 5m, 10m, 15m, 20m (tùy yêu cầu đặt hàng) |
| Môi trường | Nhiệt độ hoạt động: -40 ° C đến 75 ° C |
| Đường kính cáp | 2.0mm hoặc 3.0mm |
| Tốc độ truyền dữ liệu | 10G – 40G |
Ứng dụng của dây nhảy quang Multimode OM4:
- Sử dụng làm cầu nối giữa các liên kết mạng.
- Kết nối giữa ODF quang, tủ phối quang, các thiết bị truyền dẫn quang với nhau.
- Dùng để kết nối giữa Switch, Server, Tủ đĩa SAN, SAN Switch với ODF.
- Dùng để kết nối HA (Cluster, Stack, Virtual Chasis) giữa các Switch, Router, Firewall, Máy chủ.
- Sử dụng rộng rãi trong CATV.
- Hệ thống mạng LAN tốc độ cao.
- Hệ thống viễn thông sợi quang.
- Bộ truyền dẫn dữ liệu quang.
- Kết nối 10G Multimode giữa các thiết bị lưu trữ như NAS, SAN với Switch…
- Dây nhảy cáp quangdùng kết nối uplink 10G giữa hai Switch với nhau.
- Dây nhảy OM4 dùng kết nối 10G Multimode giữa máy chủ và Switch
