Thông tin sản phẩm

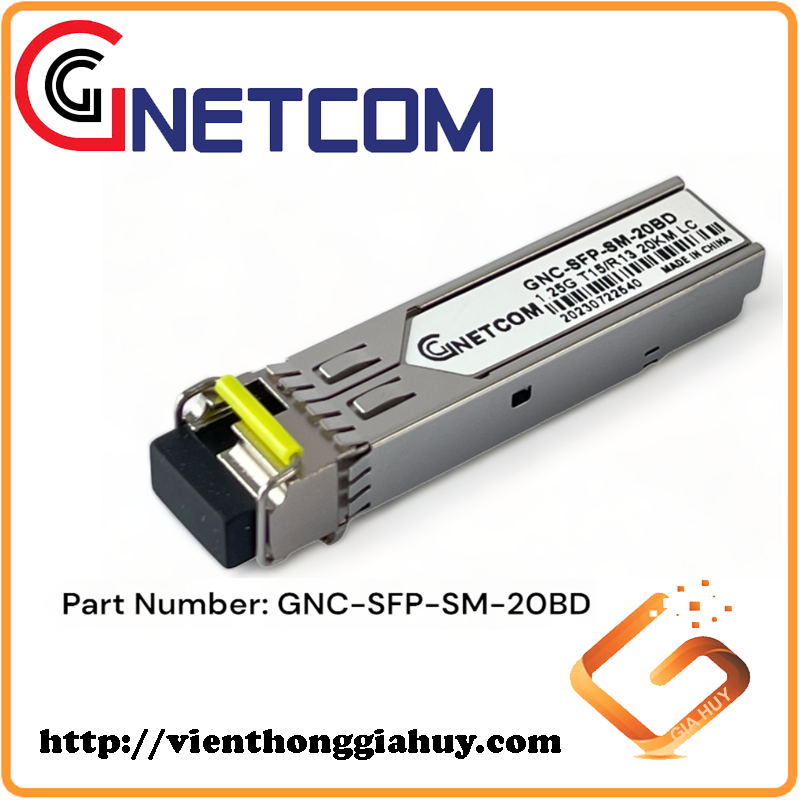

Module quang 1 sợi 1,25Gb GNC-SFP-SM-20BD là module thương hiệu Gnetcom chuẩn B. Module quang SFP sử dụng 1 sợi quang trên cáp quang single mode để truyền tín hiệu. Module quang 1 sợi 1,25G tương thích với hầu hết các thiết bị quang đang phổ biến trên thị trường như HP, Cisco, … sản phẩm chính hãng được phân phối bởi Viễn Thông Thiên Tân.
- Tốc độ 1.25G
- Khoảng cách truyền tín hiệu: 20km
- Bước sóng: TX 1550nm / RX 1310nm (chuẩn B)
- Max Data Rate: 1000Mpbs
- Connector: LC simplex
- TX Power: -9~-3dBm
- Receiver Sensitivity: <-23dBm
- Bảo hành: 12 tháng
- Hỗ trợ CO, CQ cho công trình, dự án
Module Gnetcom SFP GNC-SFP-SM-20BD là một loại module quang SFP (Small Form-factor Pluggable) được sử dụng trong hệ thống mạng quang. Đây là một module quang single mode, được thiết kế để hỗ trợ truyền tải tín hiệu quang trên cáp quang single mode.
1.25Gb SFP bidi LC 20km 1550/1310nm DDM optical fiber transceiver module compatible Cisco,huawei,HP,Aruba etc.
Module GNC-SFP-SM-20BD có giao diện quang LC (Lucent Connector), cho phép kết nối với các thiết bị mạng khác thông qua đầu nối quang LC phù hợp. Giao diện quang LC được sử dụng rộng rãi trong các ứng dụng mạng quang vì kích thước nhỏ gọn và khả năng cung cấp kết nối quang chất lượng cao.
Module quang GNC-SFP-SM-20BD là hot-swappable, cho phép cắm và rút ra module trong khi hệ thống vẫn hoạt động mà không làm gián đoạn kết nối mạng. Điều này giúp dễ dàng thay đổi module và nâng cấp mạng mà không cần tắt thiết bị.
Thông số kĩ thuật:
GNETCOM GNC-SFP-SM-20BD Compatible 1000BASE-BX SFP Transceiver Module (SMF, 1550nm-TX/13100nm-RX, 20km, LC, DOM)
| GNETCOM Compatible | GNC-SFP-SM-20BD |
| Vendor Name | Thientantelecom |
| Form Factor | SFP |
| Max Data Rate | 1000Mbps |
| Wavelength | TX 1550nm / RX 1310nm |
| Max Cable Distance | 20km |
| Connector | LC simplex |
| Optical Components | FP BiDi |
| Media | SMF |
| DOM Support | Yes |
| TX Power | -9~-3dBm |
| Receiver Sensitivity | <-23dBm |
| Commercial Temperature Range | 0 to 70°C (32 to 158°F) |
| Protocols | Fast Ethernet, Gigabit Fibre Channel, MSA Compliant |
GNETCOM GNC-SFP-SM-20BD Compatible 1000BASE-BX SFP Transceiver Module (SMF, 1550nm-TX/13100nm-RX, 20km, LC, DOM)
Module quang 1 sợi GNC-SFP-SM-20AD/GNC-SFP-SM-20BD có thể sử dụng cho bộ chuyển đổi quang điện khe cắm module, bộ kéo dài hdmi qua quang cổng module , …
Thông số kỹ thuật
| Speed: | 1.25Gbs | Wavelength: | Tx1550/Rx1310nm |
|---|---|---|---|
| Distance: | 20KM | Connector: | LC |
| DDM: | Support | Fiber Type: | Single Fiber Singlemode |
| Power Supply: | 3.3V | Compatibility: | Cisco, Huawei, HP… |
| Manufacturer: | Yes | Working Temp.: | 0~70℃ |
| Warranty: | 1 Years | ||
| High Light: | DDM Optical Fiber Transceiver
Huawei Compatible Optical Fiber Transceiver Aruba Compatible Optical Fiber Module |
||
Features
- Up to 1.25Gb/s Data Links
- Hot-Pluggable
- Single LC connector
- Up to 20km on 9/125μm MMF
- 1310nm FP laser transmitter
- 1550nm PIN photo-detector
- Single +3.3V Power Supply
- Monitoring Interface Compliant with SFF-8472
- Maximum Power <1W
- Industrial /Extended/ Commercial operating temperature range: -40°C to 85°C/-5°C to 85°C/-0°C to 70°C Version available
- RoHS compliant and Lead Free
Applications
- Metro/Access Networks
- 1.25 Gb/s 1000Base-LX Ethernet
- 1×Fiber Channel
- Other Optical Links
Optical Parameters(TOP = -40 to 85°C, VCC = 3.135 to 3.465 Volts)
| Parameter | Symbol | Min. | Typical | Max. | Unit | Note |
| Transmitter Section: | ||||||
| Center Wavelength | λc | 1270 | 1310 | 1360 | nm | |
| Spectral Width(RMS) | σRMS | 3 | nm | |||
| Optical Output Power | Pout | -9 | -3 | dBm | 1 | |
| Extinction Ratio | ER | 8.2 | dB | |||
| Optical Rise/Fall Time | tr / tf | 260 | ps | 2 | ||
| Relative Intensity Noise | RIN | -120 | dB/Hz | |||
| Output Eye Mask | Compliant with IEEE802.3 z (class 1 laser safety) | |||||
| Receiver Section: | ||||||
| Optical Input Wavelength | λc | 1260 | 1360 | nm | ||
| Receiver Overload | Pol | -3 | dBm | 4 | ||
| RX Sensitivity | Sen | -24 | dBm | 4 | ||
| RX_LOS Assert | LOS A | -35 | dBm | |||
| RX_LOS De-assert | LOS D | -25 | dBm | |||
| RX_LOS Hysteresis | LOS H | 0.5 | dB | |||
| General Specifications: | ||||||
| Data Rate | BR | 1.25 | Gb/s | |||
| Bit Error Rate | BER | 10-12 | ||||
| Max. Supported Link Length on 9/125μm SMF@1.25Gb/s | LMAX | 20 | km | |||
| Total System Budget | LB | 15 | dB | |||
