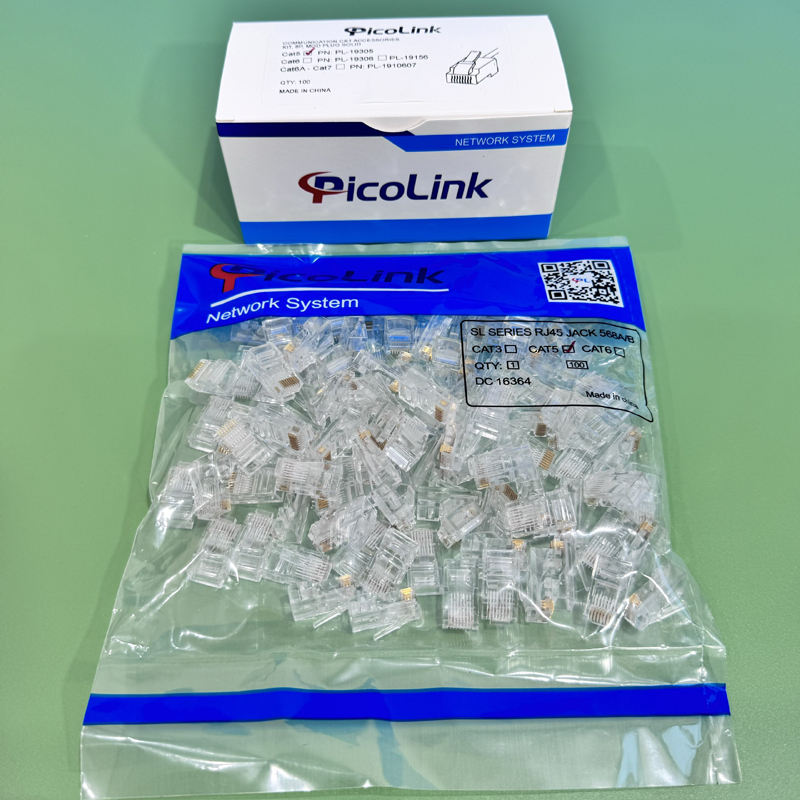

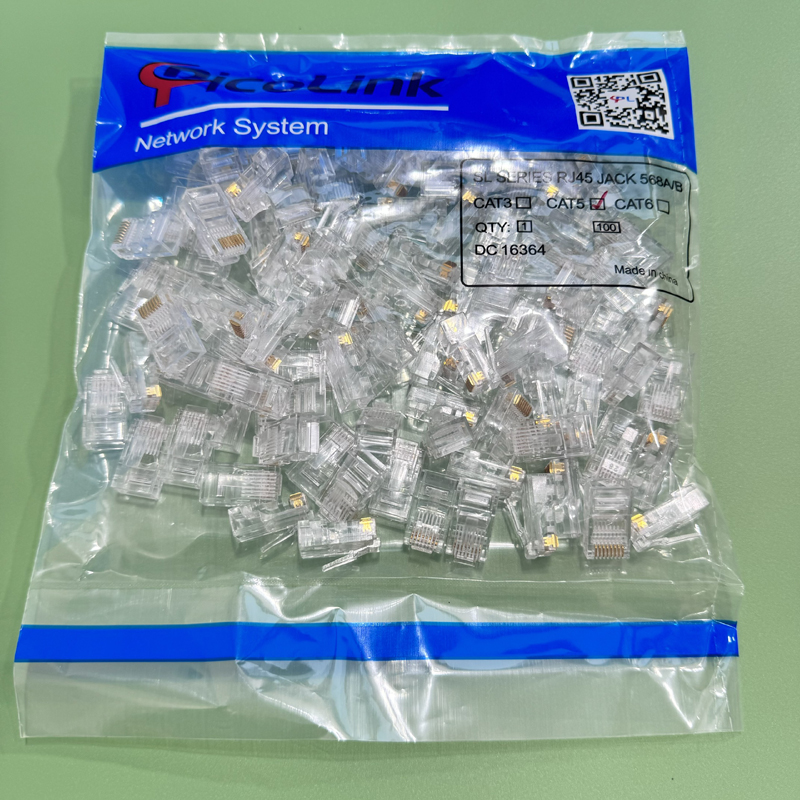

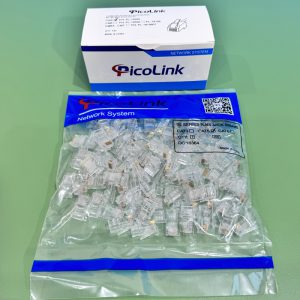

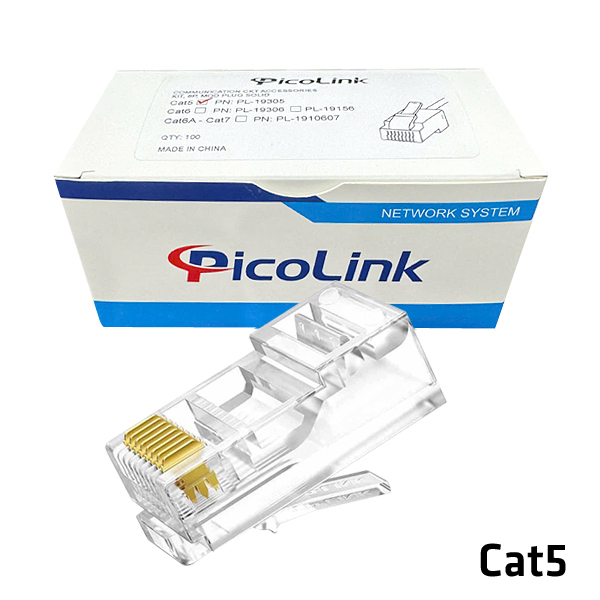

PicoLink PL-19305 – Hạt mạng Cat5, Đầu Bấm Mạng RJ45 Cat5 chuẩn đồng
🔥 Hạt mạng RJ45 Cat5 (PicoLink PL-19305) là phụ kiện dùng để kết nối cáp mạng Ethernet, hỗ trợ tốc độ 100Mbps (Fast Ethernet) và 1Gbps (Gigabit Ethernet) trên cáp Cat5/Cat5e. Dưới đây là thông tin chi tiết về sản phẩm và cách bấm dây mạng chuẩn.
1. Thông số kỹ thuật
✅ Chuẩn kết nối: RJ45 (8P8C)
✅ Loại cáp tương thích: Cat5, Cat5e (dây 24AWG)
✅ Tốc độ hỗ trợ:
- Fast Ethernet (10/100 Mbps)
- Gigabit Ethernet (1000 Mbps) (nếu dùng cáp Cat5e)
✅ Chất liệu: - Vỏ nhựa PVC chống cháy
- Chân tiếp xúc đồng mạ vàng 50μm, giảm nhiễu, tăng độ bền
✅ Màu sắc: Trắng, đen, xanh dương (tùy nơi bán)
✅ Ứng dụng: - Bấm đầu dây mạng LAN, Internet
- Kết nối máy tính, router, switch, camera IP
2. Chuẩn bấm dây RJ45 Cat5
📌 Có 2 chuẩn bấm phổ biến: T568A và T568B (Việt Nam thường dùng T568B).
Bảng màu dây theo chuẩn T568B (8 dây)
| Chân RJ45 | Màu dây (T568B) | Chức năng |
|---|---|---|
| Chân 1 | Trắng Cam | Tx+ (Truyền +) |
| Chân 2 | Cam | Tx- (Truyền -) |
| Chân 3 | Trắng Xanh Lá | Rx+ (Nhận +) |
| Chân 4 | Xanh Dương | Không sử dụng |
| Chân 5 | Trắng Xanh Dương | Không sử dụng |
| Chân 6 | Xanh Lá | Rx- (Nhận -) |
| Chân 7 | Trắng Nâu | Không sử dụng |
| Chân 8 | Nâu | Không sử dụng |
📌 Lưu ý:
- Nếu bấm dây mạng thẳng (Straight-through): Cả 2 đầu cùng chuẩn (A-A hoặc B-B).
- Nếu bấm dây chéo (Crossover): 1 đầu T568A, 1 đầu T568B (dùng để kết nối trực tiếp 2 PC).
3. Cách bấm đầu RJ45 Cat5
Dụng cụ cần thiết:
- Kìm bấm mạng RJ45 (có lưỡi cắt dây)
- Cáp mạng Cat5/Cat5e
- Hạt RJ45 PicoLink PL-19305
Các bước thực hiện:
- Tuốt vỏ cáp (~2-3cm), tách 4 cặp dây xoắn.
- Xếp dây theo chuẩn T568B (thứ tự: Trắng Cam > Cam > Trắng Xanh Lá > Xanh Dương > Trắng Xanh Dương > Xanh Lá > Trắng Nâu > Nâu).
- Cắt bằng đầu dây, đưa vào hạt RJ45 sao cho dây chạm tới cuối khe tiếp xúc.
- Dùng kìm bấm mạnh để chân đồng đâm xuyên lớp vỏ, tạo kết nối điện ổn định.
4. So sánh Cat5, Cat5e & Cat6
| Đặc điểm | Cat5 | Cat5e | Cat6 |
|---|---|---|---|
| Tốc độ tối đa | 1000 Mbps (1Gbps)* | 1000 Mbps (1Gbps) | 10 Gbps (ngắn hơn 55m) |
| Băng thông | 100 MHz | 100 MHz | 250 MHz |
| Chống nhiễu | Cơ bản | Tốt hơn (cải tiến) | Rất tốt (chống EMI) |
| Giá thành | Rẻ nhất | Phổ biến, giá hợp lý | Đắt hơn |
*Cat5 chỉ đạt 1Gbps ở khoảng cách ngắn (<50m), Cat5e ổn định hơn.
5. Lưu ý khi sử dụng
✅ Kiểm tra màu dây trước khi bấm.
✅ Dùng kìm bấm chất lượng để tránh hỏng tiếp xúc.
✅ Nếu dây không nhận mạng, kiểm tra lại thứ tự dây hoặc dùng tester mạng.
🚫 Không bấm quá ngắn, dễ gây đứt dây.
Hạt mạng PICOLINK Cat5 chính hãng
– Hạt mạng hay đầu bấm mạng PICOLINK Cat5 là sản phẩm không thể thiếu cho việc lắp đặt hệ thống mạng, chuyên dụng cho cáp mạng cat5e UTP chính hãng.
– Hạt mạng hay còn gọi là Modular Plug PICOLINK sẽ góp phần xây dựng đường truyền dữ liệu ổn định, xuyên suốt. hạt mạng RJ45 PICOLINK chỉ là một phần nhỏ trong phần mạng, song cũng cần lựa chọn hãng sản xuất tốt để bảo đảm đáp ứng những yêu cầu nghiêm ngặt đặt ra của thiết bị sử dụng. Với những văn phòng có lưu lượng dữ liệu cần truyền tải lớn, cần thiết bị xịn thì ngay cả những phần nhỏ nhặt nhất là đầu mạng RJ45 cũng phải cân nhắc kỹ.
