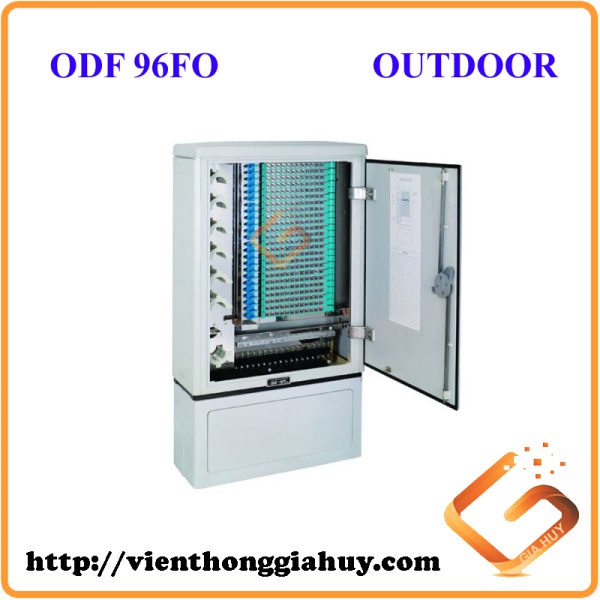

Tủ bệ phối quang ngoài trời ODF 96FO

Sản phẩm Tủ phối quang ODF 144Fo được dùng để bảo vệ, phân phối và quản lý hệ thống thông tin liên lạc sử dụng cáp quang. Các điểm kết nối quang, hệ thống trung tâm viễn thông cáp quang, văn phòng sẽ giúp ích rất nhiều cho việc quản lý, phân phối theo từng module nhỏ. Tủ phối quang 144FO có thể được nâng cấp lên tới 288FO-nếu sử dụng song công LC/PC của bộ điều hợp và ODF 288FO c Với giao diện đơn giản dễ sử dụng, giúp người quản lý mạng tiết kiệm thời gian trong việc bảo trì hệ thống cho khách hàng

Tủ phối quang 144Fo có thể dùng cho 96Fo, lắp đủ cho 144Fo và có thể maximum được 192Fo với các quy chuẩn sau

• Đối với 96Fo: chỉ cần  8 khay 12Fo
• Đối với 144Fo: cần lắp đủ cho  12khay 12Fo
• Đới với cần khung của 144Fo mà lắp cho 192Fo thì có thể thêm tổng là 16 khay 12Fo

Vì sao lại cần dùng tới tủ Phối quang 144Fo? khi các trạm dung lương lớn cần phân bổ và tập trung với dung lượng dưới 144 cổng thuê bao hoặc 144 cổng phân chia ra các nhánh thì cần tới một sản phẩm đảm bảo các tính năng chứa đủ 144 cổng, và đảm bảo được sự ổn định về tính truyền tải tín hiệu quang, ổn định về cấu trúc sau khi lắp đặt, chống lại được các tác động bên ngoài làm ảnh hưởng tới chất lượng đường truyền, chính vì thế Tủ phối quang 144Fo được sử dụng đảm bảo đáp ứng các yêu cầu sau. Nhiệt độ sử dụng, nhiệt độ bảo quản cũng như các áp suất tương ứng cho tủ 144Fo đảm bảo được các yếu tố khắc nhiệt của môi trường, chịu được giải nhiệt độ rộng và chịu được áp suất lớn, không bị biến dạng hoặc hỏng hỏng trong lúc vận hành, đảm bảo độ kín chống được các tác động như nước, sương muối, nắng, hóa chất từ bên ngoài làm hỏng thiết bị

Thông tin kỹ thuật:

• Độ dài sóng làm việc danh nghĩa: 850nm, 1310nm, 1550nm
• Mất đầu nối: .20,2dB
• Mất chèn: .20,2dB
• Suy hao trả về: ≥45dB (PC),50dB(UPC),60dB(APC)
• Điện trở cách ly (giữa khung và nối đất bảo vệ):>1000 MOHM /500V(DC)
• Kết cấu Tủ phối quang 144Fo ảnh mở phía mặt chính của tủ ODF 144FO, dạng xoay bản lề, khóa lẫy khóa 3 điểm, Tủ chia làm 2 khoang, khoang dưới là cho phần cáp vào và ra, phần trên là phần đấu nối và phân chia nhánh. có các khay hàn quang, lô quấn cáp dự phòng, cáp thừa. Các khay hàn quang được bố trí cài adapter một góc 30 độ tránh làm hỏng mắt người thi công và sử dụng
• Cáp vào được cố định bằng các chốt dươi đấy tủ, đảm bảo cáp được chắc chắn và ổn định khi sử dụng khai thác, các đường cáp quang, sợi dây nhảy, dây nối được bó vào các lẫy bó cáp gọn gàng, các khe cài khay ngăn nắp sắp xếp theo tứ tự
• Vỏ nhựa chất liệu composite nên có độ bền cao, chống lại được các tác động của môi trường khắc nhiệt
• Các khay chứa adapter và pigtail cho 12 cổng/ khay, suy hao cho Adapter là <= 0.2dB, với dây nối là <= 0.2dB
• Phản hồi phản xạ đối với chuẩn APC là >= ·60dB, với UPC là >= 50dB
• các khe cài hỗ trợ được các loại cổng: SC, FC hoặc LC duplex chuẩn Single mode hoặc Multi mode đều có thể gắn được

Cấu trúc của Tủ phối quang 144Fo Thân tủ ngoài trời có cường độ cao và chống xói mòn. Nó có thể chống lại sự thay đổi khí hậu đột ngột và ảnh hưởng của môi trường khắc nghiệt. Cấp độ bảo vệ là IP65. Công suất có thể tùy chỉnh linh hoạt theo yêu cầu. Cài đặt nhanh chóng và thuận tiện .Bảng điều khiển gắn các adapter nghiêng trên mặt vận hành sẽ giúp nó không bị ánh sáng làm mờ cũng như đảm bảo bán kính đường cong của sợi quang..Bộ ghép nối trực tiếp tích hợp có khả năng cung cấp chức năng kết nối trực tiếp. Thiết kế hoàn hảo của việc định tuyến dây cáp quang có thể tạo điều kiện thuận lợi cho việc quản lý và bảo trì cáp quang Nhiều tùy chọn lắp đặt, bao gồm lắp đặt sàn và tường, Với các thiết bị bảo vệ nối đất và buộc chặt an toàn và đáng tin cậy cho cáp quang.

Áp dụng cho sợi có hình dây đeo và không có dây đeo. Thân vỏ tiêu chuẩn, được làm bằng vật liệu composite đặc biệt cường độ cao, chống ăn mòn, chống lão hóa, thích ứng với nhiều điều kiện thời tiết xấu khác nhau, có độ kín đáng tin cậy, chống nước và chống ẩm. Các bộ điều hợp được lắp ráp với độ lệch 30° để đảm bảo bán kính uốn đuôi sợi, với vòng quấn điều khiển hoàn hảo của sợi theo chiều ngang và chiều dọc, giúp cho việc phân phối sợi gọn gàng và an toàn. Đầu dưới được lắp ráp với khay nối dự phòng, dùng để nối trực tiếp và kết nối cáp quang đường trục và phân phối trong cáp Mỗi mặt của tủ có thể chịu áp lực thẳng đứng 980N và 200N đối với mép ngoài phía trên cửa khi cửa mở.

• Nhiệt độ: -5°C ~ +60°C
• Nhiệt độ mở rộng: -5 ° C ~ +80 ° C
• Độ ẩm: ≤ 95% (+40 ° C)
• Áp suất khí quyển: 70 ~ 106Kpa
• Điện trở cách điện: ≥ 2000MΩ/500V
• Cường độ điện áp kháng:> 3000V (DC) 1 phút không đâm thủng, không quá mức

Đặc điểm của phụ kiện:

• Phù hợp với:JSC, IEC, Telcordia GR 326, YD, NTT..
• Lửa tiêu chuẩn: UL94V-0
• Tiêu chuẩn môi trường: RoHS
• Có 12 màu: trắng, xanh, cam, lá, nâu, xám, trắng, đỏ, đen, vàng, tím, xanh
• Đường kính dây có thể là 0,9mm, 2,0mm hoặc 3,0mm
• Chiều dài tiêu chuẩn 1.5m (có thể 2m 3m…)
• Bạn có thể sử dụng các loại đầu nối khác nhau: SC, FC, LC, MT-RJ, E2000 ..12FO Khay nối cáp quang
• Các khay chứa sợi quang được chia làm 2 lớp, lớp dưới để quấn các dây thừa, lớp trên để quản lý các mối hàn, các cổng cài adapter chéo 30 độ tránh làm hỏng mắt người thi công và lắp đặt, đảm bảo dây nhảy, dây nối cắm vào xoay sang một bên không làm gập gẫy sợi quang trong tủ phối quang ODF 144Fo. Tủ 144Fo có tối đa là 12 khay nối quang được xếp ngăn nắp và có thể tháo rời tách biệt, dễ dàng sử chữa thay thế

Thông số kỹ thuật:

Tủ phối quang ngoài trời 192fo ( sử dụng với 96 FO vào và 96 FO ra): Bao gồm 96 dây nhảy quang để đấu chéo bên trong tủ

Tủ phối quang ngoài trời 240fo (sử dụng với 120 FO vào và 120 FO ra): Bao gồm 120 dây nhảy quang để đấu chéo bên trong tủ

Tủ phối quang ngoài trời 288fo (sử dụng với 144 FO vào và 144 FO ra): Bao gồm 144 dây nhảy quang để đấu chéo bên trong tủ

Tủ phối quang ngoài trời 384fo (sử dụng với 192 FO vào và 192 FO ra): Bao gồm 192 dây nhảy quang để đấu chéo bên trong tủ

Tủ phối quang ngoài trời 576fo (sử dụng với 288 FO vào và 288 FO ra): Bao gồm 288 dây nhảy quang để đấu chéo bên trong tủ
