Thông tin sản phẩm

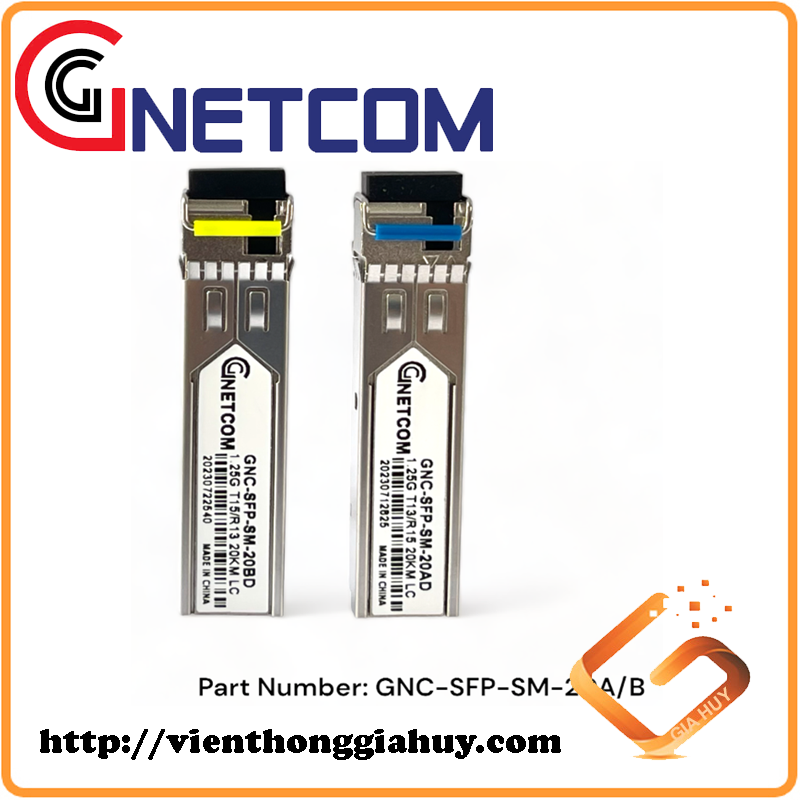

Module quang 1 sợi GNC-SFP-SM-20AB bao gồm 1 module SFP chuẩn A và 1 module SFP chuẩn B tốc độ kết nối 1.25G. Chuẩn A là mã model GNC-SFP-SM-20AD và chuẩn B là mã model GNC-SFP-SM-20BD. Module quang SFP sử dụng 1 sợi quang trên cáp quang single mode để truyền tín hiệu. Module quang 1 sợi 1,25G tương thích với hầu hết các thiết bị quang đang phổ biến trên thị trường như HP, Cisco, …
- Tốc độ 1.25G
- Khoảng cách truyền tín hiệu 0-20km
- Bước sóng: 1310/1550nm (chuẩn A) và 1550/1310nm (chuẩn B)
- Bảo hành 12 tháng
- Hỗ trợ CO, CQ cho công trình, dự án
Module SFP GNC-SFP-SM-20AD chuẩn A truyền tải tín hiệu quang với bước sóng 1310/1550nm khi gắn vào thiết bị có thể kết hợp với các converter quang 1 sợi 10/100/1000 như HTB-4100B, GNC-2111-20B … hoặc thiết bị sử dụng module quang chuẩn B để tạo thành bộ converter quang tốc độ 10/100/1000.
Hình ảnh module quang 1 sợi GNC-SFP-SM-20BD
Module SFP GNC-SFP-SM-20BD chuẩn B truyền tải tín hiệu quang với bước sóng 1550/1310nm khi gắn vào thiết bị có thể kết hợp với các converter quang 1 sợi 10/100/1000 như HTB-4100A, GNC-2111-20A … hoặc thiết bị sử dụng module quang chuẩn A tốc độ 10/100/1000Mbps để tạo thành bộ converter quang tốc độ 10/100/1000.
Hình ảnh module quang 1 sợi GNC-SFP-SM-20AD
| Thông số đặc tính kỹ thuật của module SFP GNC-SFP-SM-20AB | |
| Model: GNC-SFP-SM-20AD | Model: GNC-SFP-SM-20BD |
| Bước sóng 1310/1550nm | Bước sóng 1550/1310nm |
| Tốc độ truyền dữ liệu có thể lên tới 1.25G | |
| Khoảng cách truyền 0-20km | |
| Giao diện kết nối simplex LC | |
| Hỗ trợ Hot Pluggable | |
| Nhiệt độ hoạt động Chuẩn: 0~+70°C Công nghiệp:-40~+85 °C | |
| Tương thích với thông số kỹ thuật MSA SFP | |
| Thương hiệu: Gnetcom | |
| Xuất xứ: China | |
| Bảo hành: chính hãng 12 tháng | |
| Hỗ trợ CO, CQ đầy đủ | |
Module quang 1 sợi GNC-SFP-SM-20AD/GNC-SFP-SM-20BD có thể sử dụng cho bộ chuyển đổi quang điện khe cắm module, bộ kéo dài hdmi qua quang cổng module , …
Liên hệ với chúng tôi qua kênh chat trực tiếp hoặc qua số hotline trên website để được tư vấn và đặt hàng cho phù hợp với nhu cầu sử dụng của bạn.
Thông số kỹ thuật
| Speed: | 1.25Gbs | Wavelength: | 1310nm/1550nm |
|---|---|---|---|
| Distance: | 20KM | Connector: | LC |
| DDM: | Support | Fiber Type: | Single Fiber Singlemode |
| Power Supply: | 3.3V | Compatibility: | Cisco, Huawei, HP… |
| Manufacturer: | Yes | Working Temp.: | 0~70℃ |
| Warranty: | 1 Years | ||
| High Light: | GNC-SFP-SM-20AB DDM Optical Fiber Transceiver
Huawei Compatible Optical Fiber Transceiver Aruba Compatible Optical Fiber Module |
||
Features
- Up to 1.25Gb/s Data Links
- Hot-Pluggable
- Single LC connector
- Up to 20km on 9/125μm MMF
- 1310nm FP laser transmitter
- 1550nm PIN photo-detector
- Single +3.3V Power Supply
- Monitoring Interface Compliant with SFF-8472
- Maximum Power <1W
- Industrial /Extended/ Commercial operating temperature range: -40°C to 85°C/-5°C to 85°C/-0°C to 70°C Version available
- RoHS compliant and Lead Free
Applications
- Metro/Access Networks
- 1.25 Gb/s 1000Base-LX Ethernet
- 1×Fiber Channel
- Other Optical Links
Optical Parameters(TOP = -40 to 85°C, VCC = 3.135 to 3.465 Volts)
| Parameter | Symbol | Min. | Typical | Max. | Unit | Note |
| Transmitter Section: | ||||||
| Center Wavelength | λc | 1270 | 1310 | 1360 | nm | |
| Spectral Width(RMS) | σRMS | 3 | nm | |||
| Optical Output Power | Pout | -9 | -3 | dBm | 1 | |
| Extinction Ratio | ER | 8.2 | dB | |||
| Optical Rise/Fall Time | tr / tf | 260 | ps | 2 | ||
| Relative Intensity Noise | RIN | -120 | dB/Hz | |||
| Output Eye Mask | Compliant with IEEE802.3 z (class 1 laser safety) | |||||
| Receiver Section: | ||||||
| Optical Input Wavelength | λc | 1260 | 1360 | nm | ||
| Receiver Overload | Pol | -3 | dBm | 4 | ||
| RX Sensitivity | Sen | -24 | dBm | 4 | ||
| RX_LOS Assert | LOS A | -35 | dBm | |||
| RX_LOS De-assert | LOS D | -25 | dBm | |||
| RX_LOS Hysteresis | LOS H | 0.5 | dB | |||
| General Specifications: | ||||||
| Data Rate | BR | 1.25 | Gb/s | |||
| Bit Error Rate | BER | 10-12 | ||||
| Max. Supported Link Length on 9/125μm SMF@1.25Gb/s | LMAX | 20 | km | |||
| Total System Budget | LB | 15 | dB | |||
