Tủ bệ phối quang ngoài trời ODF 576FO Outdoor

Lắp Adapter, Pigtail. dây nhảy và bộ chia qung

Tủ phối quang 576Fo đặt bệ được làm bằng chất liệu vỏ composite SMC ,Cấu trúc của Tủ phối quang 576Fo Thân tủ ngoài trời dạng 2 cánh, cách trước và sau, có cường độ cao và chống xói mòn. Nó có thể chống lại sự thay đổi khí hậu đột ngột và ảnh hưởng của môi trường khắc nghiệt. Cấp độ bảo vệ là IP65. Công suất có thể tùy chỉnh linh hoạt theo yêu cầu. Cài đặt nhanh chóng và thuận tiện .Bảng điều khiển nghiêng trên mặt vận hành sẽ giúp nó không bị ánh sáng làm mờ cũng như đảm bảo bán kính đường cong của sợi quang..Bộ ghép nối trực tiếp tích hợp có khả năng cung cấp chức năng kết nối trực tiếp.

Cấu trúc của Tủ phối quang 576Fo Thân tủ ngoài trời dạng 2 cánh, cách trước và sau, có cường độ cao và chống xói mòn. Nó có thể chống lại sự thay đổi khí hậu đột ngột và ảnh hưởng của môi trường khắc nghiệt. Cấp độ bảo vệ là IP65. Công suất có thể tùy chỉnh linh hoạt theo yêu cầu. Cài đặt nhanh chóng và thuận tiện .Bảng điều khiển nghiêng trên mặt vận hành sẽ giúp nó không bị ánh sáng làm mờ cũng như đảm bảo bán kính đường cong của sợi quang..Bộ ghép nối trực tiếp tích hợp có khả năng cung cấp chức năng kết nối trực tiếp.

Các bộ điều hợp được lắp ráp với độ lệch 30° để đảm bảo bán kính uốn đuôi sợi, với vòng quấn điều khiển hoàn hảo của sợi theo chiều ngang và chiều dọc, giúp cho việc phân phối sợi gọn gàng và an toàn. Đầu dưới được lắp ráp với khay nối dự phòng, dùng để nối trực tiếp và kết nối cáp quang đường trục và phân phối trong cáp Mỗi mặt của tủ có thể chịu áp lực thẳng đứng 980N và 200N đối với mép ngoài phía trên cửa khi cửa mở.

Sản phẩm ODF 576Fo được dùng để bảo vệ, phân phối và quản lý hệ thống thông tin liên lạc sử dụng cáp quang. Các điểm kết nối quang, hệ thống trung tâm viễn thông cáp quang, văn phòng sẽ giúp ích rất nhiều cho việc quản lý, phân phối theo từng module nhỏ. ODF 576FO có thể được nâng cấp lên tới 1152FO-nếu sử dụng song công LC/PC của bộ điều hợp và ODF 288FO c Với giao diện đơn giản dễ sử dụng, giúp người quản lý mạng tiết kiệm thời gian trong việc bảo trì hệ thống cho khách hàng.

Vì sao lại cần dùng tới tủ Phối quang 576Fo? Khi các trạm dung lương lớn cần phân bổ và tập trung với dung lượng dưới 576 cổng thuê bao hoặc 576 cổng phân chia ra các nhánh thì cần tới một sản phẩm đảm bảo các tính năng chứa đủ 576 cổng, và đảm bảo được sự ổn định về tính truyền tải tín hiệu quang, ổn định về cấu trúc sau khi lắp đặt, chống lại được các tác động bên ngoài làm ảnh hưởng tới chất lượng đường truyền, chính vì thế Tủ phối quang 576Fo được sử dụng,

Application: Telecommunications subscriber loop, Fiber to the home (FTTH), LAN/WAN, CATV. Hỗ trợ đặt trên bệ, dùng cho các loại cáp quang cống, treo, chôn ngầm, các loại cáp thuê bao, áp dụng được cho các hạ tầng viễn thông như FTTH, FTTx, CATV,…. Tủ 144Fo có mái che chống nước xâm nhâp, cánh tủ có gioăng chống nước xung quanh và có khóa 3 điểm chắc chắn khi khóa tủ, bản lề cánh tủ 576Fo được làm bằng kim loại chống gỉ, các cổng vào ra làm bằng cao su, ngoài ra còn có cao su non chèn cáp vào ra tránh côn trùng theo đường cáp vào trong tủ.

Operation Condition: Work Temperature: -45 °C-+85°C Relative humidity:≤85%(+30°C). Atmospheric pressure: 70~106 KPa. Nhiệt độ sử dụng, nhiệt độ bảo quản cũng như các áp suất tương ứng cho tủ 576Fo đảm bảo được các yếu tố khắc nhiệt của môi trường, chịu được giải nhiệt độ rộng và chịu được áp suất lớn, không bị biến dạng hoặc hỏng hỏng trong lúc vận hành, đảm bảo độ kín chống được các tác động như nước, sương muối, nắng, hóa chất từ bên ngoài làm hỏng thiết bị

Qualification:

• Nominal work wave-length: 850nm, 1310nm, 1550nm
• Connectors loss: ≤0.2dB
• Insertion loss: ≤0.2dB
• Return loss: ≥45dB (PC),50dB(UPC),55dB(APC)
• Isolation resistance(between frame and protection grounding):>1000 MOHM /500V(DC)

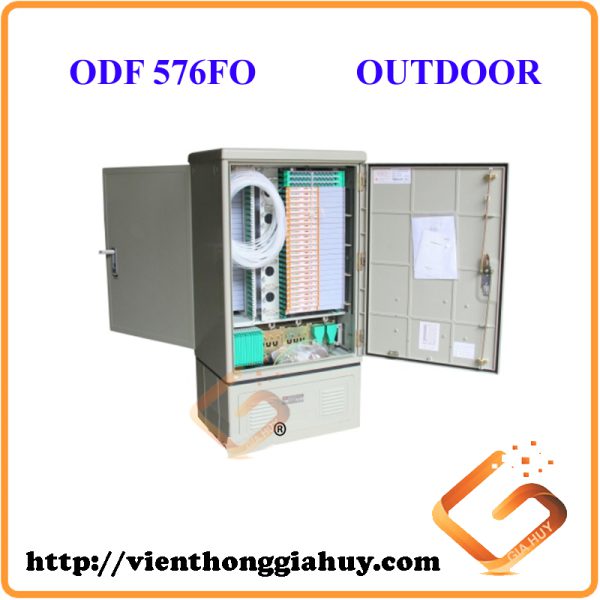

• Kết cấu Tủ phối quang 576Fo ảnh mở phía mặt chính của tủ ODF 144FO, dạng xoay bản lề, khóa lẫy khóa 3 điểm, Tủ chia làm 2 khoang, khoang dưới là cho phần cáp vào và ra, phần trên là phần đấu nối và phân chia nhánh. có các khay hàn quang, lô quấn cáp dự phòng, cáp thừa. Các khay hàn quang được bố trí cài adapter một góc 30 độ tránh làm hỏng mắt người thi công và sử dụng
• Cáp vào được cố định bằng các chốt dươi đấy tủ, đảm bảo cáp được chắc chắn và ổn định khi sử dụng khai thác, các đường cáp quang, sợi dây nhảy, dây nối được bó vào các lẫy bó cáp gọn gàng, các khe cài khay ngăn nắp sắp xếp theo tứ tự
• Vỏ nhựa chất liệu composite nên có độ bền cao, chống lại được các tác động của môi trường khắc nhiệt

Environmental parameters:

• Temperature: -5 º C ~ +60 º C
• Extended temperature: -5 º C ~ +80 º C
• Humidity: ≤ 95% (+40 º C)
• Atmospheric pressure: 70 ~ 106Kpa
• Insulating resistance: ≥ 2000MΩ/500V
• Voltage resistance strength:> 3000V (DC) 1 min non-puncture, no are-over

Features of accessories:

• Complies with: JSC, IEC, Telcordia GR 326, YD, NTT ..
• Standard Fire: UL94V-0
• Environmental Standards: RoHS
• There are 12 colors: white, blue, orange, leaves, brown, gray, white, red, black, yellow, purple, blue
• Wire diameter can be 0.9mm, 2.0mm or 3.0mm
• Standard length 1.5m (2m 3m possible …)
• You can use the different types of connector: SC, FC, LC, MT-RJ, E2000 ..12FO Fiber Optic Splice Tray
• Các khay chứa sợi quang được chia làm 2 lớp, lớp dưới để quấn các dây thừa, lớp trên để quản lý các mối hàn, các cổng cài adapter chéo 30 độ tránh làm hỏng mắt người thi công và lắp đặt, đảm bảo dây nhảy, dây nối cắm vào xoay sang một bên không làm gập gẫy sợi quang trong tủ phối quang ODF 576Fo. Tủ phối quang 576Fo có tối đa là 12 khay nối quang được xếp ngăn nắp và có thể tháo rời tách biệt, dễ dàng sử chữa thay thế
